태양광 인버터 기능, 스펙 용어 정리 (굿위 기준)

태양광 발전소에 대해 알아보다가 태양광 인버터의 기능 스펙 등의 용어가 이해하기 힘들어서 나름대로 정리해 올려봅니다. 특정 인버터 하나를 선택해서 알아봐야 했기에 굿위(GoodWe) 인버터의 기능, 스펙을 중심으로 작성했답니다.

태양광 인버터 기능 알아보기 (굿위 인버터 예시)

태양광 인버터는 태양광 발전소에 사용되는 핵심 장치로, 최근 인버터에는 전력망(계통)과 안정적으로 연동하고 계통 안정화에 기여하기 위해 ‘스마트 인버터’ 기능을 비롯하여 AFCI, LVRT, LFRT, DERARM 등 최신 기술과 다양한 보호 기능을 탑재하고 있습니다.

굿위(GoodWe) 코리아 홈페이지

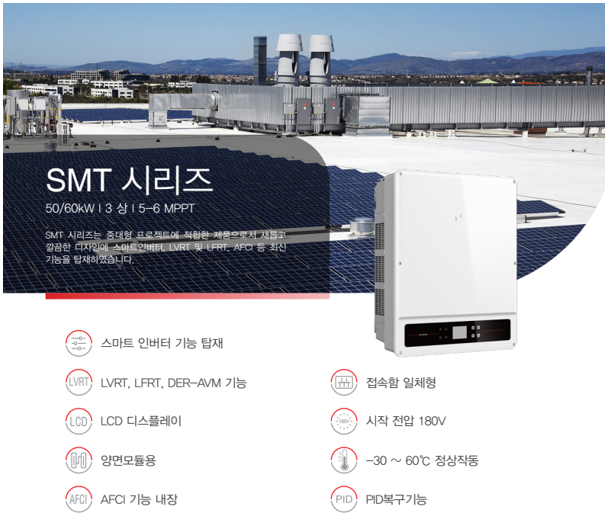

굿위(GoodWe) 인버터에는 SMT 시리즈 50/60kW 3상 5~6 MPPT와 GT 시리즈 110/125kW 3상 10 MPPT 등이 있는데요, 이 인버터들은 중대형 태양광 프로젝트에 적합한 제품으로서 깔끔한 디자인과 함께 위 이미지에 표시된 계통 연계 안정성 및 지능형 관리 기능 내장 기능 등을 탑재한 인버터입니다.

스마트 인버터

스마트 인버터란?

기존 인버터가 태양광 발전으로 생산된 전기를 단순히 직류(DC)에서 교류(AC)로 변환해 전력망(계통)으로 보내는 역할만 했다면, 스마트 인버터는 마치 인공지능(AI)처럼 계통의 상황을 실시간으로 감지하고 스스로 대응할 수 있는 지능을 가진 인버터인데요,

마치 똑똑한 중앙 제어 장치처럼, 태양광 발전 시스템을 효율적으로 관리하고 전력망(계통)과의 안정적인 연결을 유지할 수 있는 기능이에요.

핵심 역할: 계통의 전압, 주파수 등 전력 품질을 감시하고, 계통의 전압이나 주파수가 불안정할 때, 자체적으로 무효 전력(VAR)을 조절하여 계통이 안정될 수 있도록 전력을 조정하고 유지하는 데 적극적으로 참여합니다.
비유: 기존 인버터가 단순히 물을 흘려보내는 펌프라면, 스마트 인버터는 수문을 열고 닫으며 유량을 조절하고 수질까지 관리하는 지능형 댐 관리 시스템과 같습니다.

LVRT, LFRT, DER-AVM 기능

일시적으로 전력망 전압이나 주파수에 문제가 생겨도 인버터가 즉시 멈추지 않고 계속 작동하며 버틸 수 있는 능력이에요. 발전 시스템의 안정성을 높여줍니다

LVRT (Low Voltage Ride Through):

LVRT란? 계통의 전압이 갑자기 일시적으로 매우 낮아지는 상황(저전압)이 발생했을 때, 인버터가 즉시 계통에서 분리(정지)하지 않고 일정 시간 동안 계속 연결 상태를 유지하며 저전압 상황을 견뎌내는 능력을 말합니다.

원리: 일반적으로 계통 전압에 문제가 생기면 안전을 위해 발전소는 작동을 멈추게 됩니다. 그러나 대규모 발전소들이 동시에 멈추면 전력 공급이 급감하여 오히려 계통 불안정을 심화시킵니다. (대정전 블랙아웃 위험 증가).
LVRT의 역할: SMT 인버터는 전압이 낮아져도 잠시 견디면서 계통이 스스로 회복할 시간을 벌어줍니다. 정해진 시간 내에 전압이 정상으로 돌아오면 발전소는 정상 가동을 유지하여 대규모 정전을 예방합니다.
비유: 운전 중 갑자기 노면이 울퉁불퉁해졌을 때, 급정거하지 않고 서서히 속도를 줄이면서 일단 그 상황을 지나칠 때까지 버티는 운전 기술과 같습니다.

LFRT (Low Frequency Ride Through)

LFRT란? 계통의 주파수가 갑자기 일시적으로 허용치보다 낮아지는 상황(저주파)이 발생했을 때, 인버터가 즉시 정지하지 않고 일정 시간 동안 계속 연결 상태를 유지하며 저주파 상황을 견뎌내는 능력을 말합니다.

원리: 우리나라의 전력망(계통) 주파수는 60Hz로 일정하게 유지되어야 합니다. 발전소의 발전량에 비해 사용량이 갑자기 많아지면 주파수가 떨어집니다. 이 역시 계통 불안정을 초래합니다.

※ 주파수는 ‘전력의 균형계’ 같은 것
전력망의 교류 주파수(예: 유럽은 50 Hz, 우리나라는 60 Hz)는 단순한 숫자가 아니라 발전(생산)과 수요(소비)의 균형 상태를 바로 보여주는 지표예요.
발전량 > 소비량 : 전기회전기(발전기)가 조금 더 빨리 돌아서 주파수가 약간 올라감.
발전량 < 소비량 : 발전기가 느려져서 주파수가 떨어짐.
즉, 주파수는 ‘발전이 충분한지 부족한지’를 실시간으로 알려주는 바로미터예요.

LFRT의 역할: LVRT와 마찬가지로 주파수가 일시적으로 낮아져도 잠시 운전을 계속하여 주파수가 정상 범위로 회복될 때까지 계통 안정화에 기여합니다.
비유: 고속도로에서 차량들이 일제히 속도를 줄여 정체가 발생했을 때, 갓길로 빠지지 않고 흐름을 따라가면서 정체가 풀리기를 기다리는 행동과 같습니다.

DER-AVM (Distributed Energy Resource – Adaptive Volt/VAR Management)

DER-AVM이란? 태양광 발전과 같은 분산 에너지 자원(DER)이 계통에 연결되었을 때, 계통의 전압(Volt) 변동에 맞춰 무효 전력(VAR)을 자동으로 조절하는 지능적인 기능입니다.

구분	하는 일	단위	비유
유효전력 (W, Watt)	실제로 일을 하는 전력 (전구 밝히기, 모터 돌리기 등)	W	일꾼이 실제로 하는 일
무효전력 (VAR)	일은 안 하지만 일을 할 수 있게 도와주는 전력	VAR	일꾼이 일하려면 필요한 숨쉬기나 도구 들기
피상전력 (VA)	유효 + 무효 둘 다 합친 총 전력	VA	일꾼의 전체 체력

✦ 무효 전력(Reactive Power, 단위는 볼트-암페어 무효 전력(VAR))이란?

전기 기기가 실제로 일을 하는 데 쓰이지는 않지만, 전력망을 통해 전기를 끌어다 쓰는 데 필요한 일종의 ‘에너지 통로’를 만드는 힘입니다. 전압을 안정화하는 데 중요한 역할을 합니다. (무효전력은 전압을 유지하고, 전기기기가 제대로 작동하게 도와주는 필수 요소)

비유: 맥주 100%를 마시고 싶어도, 거품(무효 전력) 없이 잔에 담을 수는 없듯이 전력 시스템에서도 무효 전력 없이는 유효 전력(실제 일하는 힘)을 안전하고 효율적으로 전달할 수 없습니다. 무효 전력은 전력 시스템의 흐름(전압)을 유지하는 필수적인 도구입니다. 맥주를 따랐을 때 생기는 거품과 같습니다. 거품 자체는 마시지 못하지만, 맥주가 넘치지 않게 하고 맛을 보존하는 역할을 합니다.

무효전력은 교류(AC) 전기의 특징 때문에 생기는 현상으로, 교류 전기는 전압과 전류가 계속 방향을 바꾸는 전기예요. 그런데 코일(유도성 부하), 콘덴서(용량성 부하) 같은 부품들은 전압과 전류가 딱 맞춰서 움직이지 않아요. 전류가 먼저 흐르거나(콘덴서), 전압이 먼저 올라가거나(코일) 하면서 ‘타이밍이 어긋나면’, 전기는 왔다 갔다만 하고 실제로 일을 안 하는 부분이 생깁니다. 그 왔다 갔다 하는 전기가 바로 무효전력(reactive power)이에요.

예를 들면, 물(전류)이 물레방아(부하)를 돌릴 때 실제로 물레방아를 돌리는 힘이 유효전력이고, 물이 올라갔다 내려갔다만 하면서 물레방아는 안 돌리는 부분이 무효전력 : 무효전력이 너무 많으면 → 전선에 불필요한 전류가 흘러 손실 증가, 효율 나빠짐 : 반대로 너무 적으면 → 전압이 불안정해지고, 모터·변압기 등이 힘을 제대로 못 씀

DER-AVM의 역할:

태양광 발전이 많아지면 계통 전압이 너무 높아지는 문제가 생길 수 있습니다.

SMT 인버터는 이 높아진 전압을 감지하여 자동으로 무효 전력을 공급하거나 흡수하여 전압을 즉시 정상 범위로 낮춰 전력 품질을 최적화합니다.

이는 발전소가 전력 생산뿐만 아니라, 전력 품질 관리에도 참여한다는 것을 의미하며, 진정한 ‘스마트’ 인버터의 핵심 기능입니다.

LCD 디스플레이(인버터 전면에 장착된 작은 화면)

인버터의 작동 상태, 실시간 전력 발전량, 오류 메시지 등 주요 정보를 현장에서 바로 확인할 수 있는 액정 화면이 장착되어 있습니다.

인버터 본체에 작은 모니터가 달려 있어서, 발전이 잘 되고 있는지, 혹시 문제가 생겼는지 등을 그 자리에서 눈으로 쉽게 확인할 수 있어요.

양면모듈용 (Bifacial Module)

태양광 에너지를 모듈의 앞면과 뒷면 모두에서 받아들여 전기를 생산하는 고효율 패널로 일반 모듈보다 훨씬 많은 발전량(최대 30% 이상)을 낼 수 있습니다.

굿위 인버터는 양면 모듈에서 나오는 더 많은 전류와 전압을 안전하게 처리하고 계통으로 보낼 수 있도록 고효율 패널(양면 모듈)에 맞춰 설계되어 효율적인 발전을 가능하게 합니다.

AFCI (아크 고장 회로 차단, Arc Fault Circuit Interrupter)기능 내장

아크 결함은 태양광 시스템의 배선이 헐거워지거나 손상되어 전기가 공중으로 튀는 현상(불꽃)이 발생해서 화재 위험이 있을 때, AFCI는 이 스파크를 감지하고 자동으로 전원을 차단해 화재를 예방하는 안전장치예요.

인버터가 이 아크 결함이 발생하는 고유한 패턴을 감지하는 순간, 0.5초 이내에 즉시 전력 공급을 차단하여 화재를 예방하는 가장 중요한 안전 기능 중 하나입니다.

접속함 일체형 (Integrated DC Combiner Box)

태양관 모듈(판넬)의 스트링(직렬 연결된 모듈)을 연결하는 접속함이 인버터와 하나로 통합됨

접속함(Combiner Box)은 태양광 패널에서 오는 여러 가닥의 직류(DC) 전선들을 하나로 모아 인버터로 연결해주는 장치. 즉, 패널들이 생산한 전기를 인버터로 보내기 전에 한 곳에 모아주는 ‘버스 터미널’과 같습니다.

기존 방식은 인버터 외부에 있는 별도 접속함에서 먼저 생산된 전기를 모은 다음, 접속함에서 나온 굵은 전선 1쌍을 인버터에 연결해야 했습니다.

이 접속함이 인버터 외부에 별도로 설치되지 않고, 인버터 본체 안에 내장되어 있어 설치가 더 간편하고 비용 절감 효과가 있습니다.

이로 인해 설치 시간과 비용이 절약되고, 외부 노출 부품이 줄어들어 고장 위험과 유지보수가 간편해집니다.

시작 전압 180V (인버터 작동 시작과 전기 생산을 위해 필요한 최소한의 전압)

태양광 패널의 직류(DC) 전압이 최소 180V에 도달해야 인버터가 작동을 시작합니다

아침에 해가 뜨기 시작해서 패널에서 전기를 만들 때, 최소한의 힘(전압 180V)이 모여야 인버터가 잠에서 깨어나서 발전(전력 변환)을 시작한다는 뜻이에요.

-30 ~ 60°C 정상작동

인버터가 외기 온도 -30°C의 추위부터 60°C의 더위까지 문제없이 안정적으로 작동할 수 있는 성능을 가지고 있습니다.

우리나라의 혹독한 추위나 뜨거운 여름철에도 고장 없이 발전 설비가 제 역할을 해낼 수 있도록 설계된 튼튼한 내구성을 가졌다는 의미입니다.

PID(잠재적 유도 전압, Potential Induced Degradation) 복구 기능

태양광 패널은 시간이 지나면 성능이 저하되는 열화 현상(Solar Module Degradation, 태양광 패널이 장기간 햇빛, 온도 변화, 습기, 자외선 등에 노출되면서 전력 변환 효율이 점점 감소하는 현상)이 생길 수 있는데, 이는 발전량 감소의 주된 원인입니다.

태양광 패널이 높은 전압에 장기간 노출되면서 전위차(전압 불균형)로 인해 모듈 내부에 전하가 누적되어 발생하는 성능 저하로 인해 발전 성능이 점차 떨어지는 열화 현상을 PID 현상이라고 합니다.

인버터에 내장된 이 PID 복구 기능은 발전이 없는 밤 시간을 이용하여 패널에 역으로 낮은 전압을 인가하는 방식으로, 열화된 패널의 성능 저하를 회복시켜 발전량을 유지하도록 도와줍니다.

태양광 인버터 스펙 용어 알아보기 (굿위 인버터 예시)

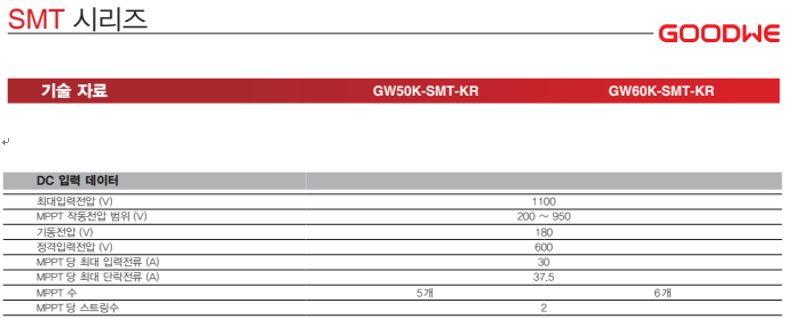

인버터 DC 입력 데이터

최대입력전압 (V): 1100
MPPT 작동전압 범위 (V): 200 ~ 950
기동전압(V): 180
정격입력전압 (V): 600
MPPT 당 최대 입력전류 (A): 30
MPPT 당 최대 단락전류 (A): 37.5
MPPT 수: 5개 / 6개
MPPT 당 스트링수: 2개

MPPT(Maximum Power Point Tracker) 먼저 알아보기

최대 입력전압 (V): 1100

인버터가 고장 나지 않고 안전하게 받아들일 수 있는 직류(DC) 전압의 최댓값입니다.
태양광 패널은 온도가 낮아지면 전압이 상승하는 특성이 있는데, 설계 시, 가장 낮은 예상 온도(-30°C)에서 스트링(직렬 연결된 패널 묶음)의 발생하는 최대 전압이 인버터의 최대 입력 전압인 1100V를 절대 초과하지 않도록 패널의 개수를 결정해야 합니다.
태양광 패널을 직렬로 연결(스트링)할 때, 아무리 해가 강하거나 온도가 낮아져도 이 1100V라는 ‘안전선’을 넘으면 안 됩니다. 설계자는 패널의 개수를 정할 때 이 전압을 넘지 않도록 계산합니다. 만약 1100V를 초과하면 인버터가 손상되거나 안전상의 문제가 발생할 수 있습니다

MPPT 작동전압 범위 (V): 200 ~ 950

인버터 내부의 MPPT(최대 전력점 추적) 기능이 활성화되어 가장 효율적으로 발전량을 뽑아낼 수 있는 직류(DC) 전압의 범위입니다.
인버터가 ‘가장 힘을 잘 쓰는 전압대역’입니다. 이 범위(200V ~ 950V) 안에서 전압이 유지될 때, 인버터는 패널이 생산하는 전력을 거의 손실 없이 최대한 끌어내어 교류(AC) 전기로 변환합니다. 이 범위를 벗어나면 발전 효율이 떨어집니다.

기동전압 (V): 180

인버터가 작동을 시작(기동)하기 위해 태양광 패널 스트링으로부터 인가되는 직류(DC) 전압의 최소값입니다.
아침에 해가 뜨기 시작할 때, 태양광 패널이 만들어내는 전기의 힘(전압)이 최소 180V에 도달해야 인버터가 비로소 ‘켜져서’ 발전(전력 변환) 작업을 시작한다는 뜻이에요. 이 전압에 도달하지 못하면 대기 상태로 머무릅니다.

정격 입력전압 (V): 600

인버터가 설계된 출력 성능(정격 출력 전력)을 발휘할 때 기준이 되는 직류(DC) 전압으로 정격 입력 전압 (600V)은 인버터가 가장 효율적이고 안정적인 성능을 발휘하도록 설계된 기준 전압입니다.
인버터가 가장 안정적이고 최적의 효율로 작동하도록 기대하는 ‘이상적인 전압‘입니다. 일반적으로 발전 시간이 가장 긴 평균 작동 온도(25°C 또는 그 이상)에서 스트링의 전압이 이 정격 전압에 가깝게 유지되도록 패널의 개수를 설정하는 것이 태양광 발전 시스템의 최적의 발전 효율을 얻는 방법입니다. 보통 이 600V 근처로 스트링 전압이 형성되도록 패널 개수를 맞춥니다.

MPPT당 최대 입력전류 (A): 30

하나의 MPPT 회로에 연결된 스트링들로부터 인버터로 흐를 수 있는 직류(DC) 전류의 최대 허용 한계값입니다.
MPPT라는 ‘전기 통로’가 한 번에 받아들일 수 있는 ‘최대 물의 양(전류)’입니다. 여기에 연결된 모든 패널 스트링의 전류 합이 30A를 넘으면 인버터가 과부하로 손상되거나, 넘치는 전류는 버려지게 되어 효율이 떨어집니다.

MPPT당 최대 단락전류 (A): 37.5

하나의 MPPT 회로가 단시간 동안 견딜 수 있는 직류(DC) 단락 전류의 최댓값입니다.
‘단락전류‘는 패널에 문제가 생겼을 때 순간적으로 발생할 수 있는 최대치 전류를 의미합니다. 이 37.5A는 인버터의 ‘순간적인 안전 여유 한계‘입니다. 설계 시 패널의 단락전류가 이 37.5A를 넘지 않도록 설계해야 인버터가 안전하게 보호됩니다.

MPPT 수: 5개 / 6개

인버터 내부에 독립적으로 최대 전력점을 추적하는 회로(MPPT)의 개수입니다.
인버터가 여러 개의 ‘개별적인 발전 감독관’을 가지고 있다는 뜻입니다. 예를 들어, 지붕의 방향이 동쪽과 서쪽으로 나뉘어 있거나, 일부만 그림자가 지는 경우, 각각의 스트링을 다른 MPPT에 연결하여 서로 다른 환경 조건에서도 최고의 효율을 동시에 뽑아낼 수 있게 해줍니다. MPPT 수가 많을수록 설치 환경의 유연성이 높습니다.

MPPT당 스트링수: 2

하나의 MPPT 회로에 직렬로 연결된 패널 묶음(스트링)을 최대 2개까지 연결할 수 있다는 의미입니다.
하나의 ‘발전 감독관(MPPT)’이 두 개의 독립적인 패널 라인(스트링)을 관리할 수 있다는 뜻입니다. 이 기능을 통해 배선이 간편해지고, 인버터의 연결 단자를 효율적으로 사용할 수 있습니다.

결론적으로, 시스템을 설계할 때는 가장 추울 때 1100V를 넘지 않도록 패널 수를 먼저 결정하고, 그 범위 내에서 평소 작동 전압이 600V에 가장 가깝도록 조정하는 것이 가장 이상적입니다.

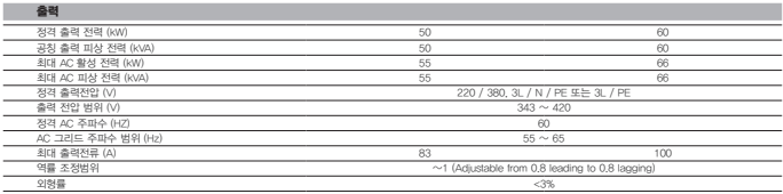

인버터 출력 (AC)

인버터가 변환한 전기가 외부 전력망(그리드)으로 나갈 때의 특성

정격 출력 전력 (kW): 50 / 60
공칭 출력 피상 전력 (kVA): 55 / 66
최대 AC 활성 전력 (kVA): 55 / 66
최대 AC 피상 전력 (kVA): 55 / 66
정격 출력 전압 (V): 220 / 380, 3L / N / PE 또는 3L / PE
출력 전압 범위 (V): 343 ~ 420
정격 AC 주파수 (Hz): 60
AC 그리드 주파수 범위 (Hz): 55 ~ 65
최대 출력 전류 (A): 83 / 100
역률 조정 범위: ~1 (Adjustable from 0.8 leading to 0.8 lagging)
왜형율: <3%

정격 출력 전력 (kW): 50 / 60

인버터가 가장 안정적이고 정상적인 조건에서 지속적으로 생산하여 계통(전력망)으로 보낼 수 있도록 설계된 실제 유효 전력(Active Power)의 크기입니다.
인버터의 ‘기본 체력’ 또는 ‘공식적인 발전 능력’입니다. 50kW 모델은 50kW, 60kW 모델은 60kW의 전기를 안정적으로 생산하는 것을 목표로 합니다.

공칭 출력 피상 전력 (kVA): 50 / 60

인버터가 출력할 수 있는 전체 전력(피상 전력, Apparent Power)의 크기입니다. 피상 전력(kVA)은 유효 전력(kW)과 무효 전력(kVAR)을 합친 값입니다.
인버터가 전력망에 제공할 수 있는 총 전력으로, 전기 설비가 ‘겉으로 보기’에 요구하는 전력 용량입니다. 태양광 발전에서는 이 값이 ‘실제 쓰는 전력(kW)’과 같거나 비슷합니다.

최대 AC 활성 전력 (kW): 55 / 66

인버터가 순간적으로 또는 특정 조건에서 계통으로 보낼 수 있는 실제 유효 전력(kW)의 최댓값입니다.
정격(50kW 또는 60kW)보다 조금 더 많은 전기를 최대로 밀어낼 수 있는 ‘순간 최대 출력‘입니다. 발전 조건이 매우 좋을 때 잠시 동안 이 최대치까지 출력이 나올 수 있습니다.

최대 AC 피상 전력 (kVA): 55 / 66

인버터가 출력할 수 있는 전체 전력(피상 전력, kVA)의 최댓값입니다.
총 전력 출력의 최대 한계입니다. 이 한계를 넘어 출력을 시도하면 인버터가 스스로 출력을 제한하거나 멈춥니다.

정격 출력 전압 (V): 220 / 380, 3L / N / PE 또는 3L / PE

인버터가 전력을 송출할 때 맞춰야 하는 전력망의 표준 전압 및 연결 방식입니다.
- 220V / 380V: 일반적인 3상 4선식 전압 규격입니다.
- 3L / N / PE 또는 3L / PE: 3상(L), 중성선(N, 옵션), 접지선(PE, Protective Earth)을 사용하는 연결 방식입니다.
인버터가 발전한 전기가 한국전력의 전력망과 문제없이 연결되기 위해 필요한 ‘표준 전압‘과 ‘규격(배선 방식)‘입니다. 이 기준에 맞아야 전기를 안전하게 보낼 수 있습니다.

출력 전압 범위 (V): 343 ~ 420

인버터가 전력망에 연결되어 있을 때, 허용되는 출력 전압의 변동 범위입니다.
전력망의 사정에 따라 전압이 일시적으로 오르거나 내릴 수 있는데, 인버터는 이 343V부터 420V 사이의 전압 변동에도 적응하여 정상적으로 발전을 계속할 수 있습니다. 이 범위를 벗어나면 인버터는 안전을 위해 작동을 멈춥니다.

정격 AC 주파수 (Hz): 60

인버터가 전력을 송출할 때 맞춰야 하는 전력망의 표준 주파수입니다.
한국의 전력망은 1초에 60번 파동(주파수 60Hz)치는 전기를 표준으로 사용하는데, 인버터는 이 주파수에 정확히 맞춰 전기를 출력해야 합니다.

AC 그리드 주파수 범위 (Hz): 55 ~ 65

그리드(전력망)의 상태에 따라 주파수가 변동할 때, 인버터가 안정적으로 연결을 유지하며 작동할 수 있는 주파수 변동 범위입니다.
주파수 역시 전압처럼 전력망 사정에 따라 일시적으로 변할 수 있습니다. 인버터는 55에서 65 사이의 주파수 변동을 견디며 계속 발전할 수 있습니다.

최대 출력 전류 (A): 83 / 100

인버터가 전력망으로 보낼 수 있는 교류(AC) 전류의 최댓값입니다.
인버터가 전력망으로 가장 세게 보낼 수 있는 ‘전류의 양’입니다. 이 수치에 맞춰 전선을 선택하고 차단기 용량을 결정해야 합니다.

역률 조정 범위: ~1 (Adjustable from 0.8 leading to 0.8 lagging)

10. 역률 조정 범위: ~1 (Adjustable from 0.8 leading to 0.8 lagging)

인버터가 전력망으로 전기를 보낼 때, 역률(Power Factor)을 1에 가깝게 유지할 수 있으며, 필요에 따라 선행(leading) 0.8부터 지연(lagging) 0.8까지 조정 가능하다는 의미입니다.
역률(Power Factor)이란, 전력망으로부터 실제로 사용할 수 있는 유효 전력(실제 쓰는 전력, kW)이 전체 공급된 피상 전력(총 전력, kVA) 중에서 차지하는 비율을 의미합니다. 간단히 말해, 전기를 얼마나 효율적으로 잘 사용하고 있는지를 나타내는 척도입니다. 역률 1은 가장 효율적인 상태입니다.
인버터는 평소에 역률을 1에 가깝게 유지하며 효율을 높이고, 전력망의 요구에 따라 전력의 품질을 개선하기 위해 역률을 인위적으로 조정할 수 있는 스마트한 기능을 가지고 있다는 뜻입니다.

특징	설명	해설
역률 ∼1	인버터가 평상시에 역률을 1에 가깝게 유지하여, 태양광 발전 전력을 가장 효율적인 상태로 전력망에 공급합니다.	평소에는 맥주 거품을 거의 없이(무효 전력 최소화) 순수한 맥주(유효 전력)만 공급하여 발전 효율을 극대화합니다.
조정 가능 범위: 0.8 leading to 0.8 lagging	전력망 운영 기관(한전)의 요구에 따라, 인버터가 역률을 0.8부터 1을 넘어 −0.8까지 능동적으로 조절하여 무효 전력을 공급할 수 있습니다.	전력망에 전압 불안정 등의 문제가 생겼을 때, 인버터가 일부러 거품(무효 전력)을 만들거나 줄이면서 전력망의 전압과 품질을 안정화시키는 역할을 할 수 있다는 뜻입니다. 태양광 발전소를 더욱 ‘스마트하게’ 만들어주는 핵심 기능입니다.

왜형율: <3%

인버터가 출력하는 교류(AC) 파형이 완벽한 사인파(Sine Wave)에서 얼마나 왜곡되었는지(고조파 성분)를 나타내는 비율입니다.
인버터가 만든 전기의 ‘파형 품질’입니다. 왜형율이 낮을수록(3% 미만) 전기가 깨끗하고 순수하여 다른 전기 장비에 영향을 주지 않고 전력망에 안정적으로 공급됨을 의미합니다.

인버터 효율

최대 효율: 98.6%
유럽 효율: 98.1%

최대 효율: 98.6%

인버터가 가장 이상적인 조건(600V 정격 전압, 100% 최대 부하 등)에서 달성할 수 있는 최고의 에너지 변환 효율입니다.
인버터는 태양광 직류(DC) 전기를 가정이나 전력망에서 사용할 수 있는 교류(AC) 전기로 변환합니다. 이 과정에서 필연적으로 일부 에너지가 열로 손실됩니다. 최대 효율 98.6%는 손실이 가장 적을 때의 변환 능력입니다. 태양광으로 100의 에너지를 넣으면 98.6의 유용한 AC 전기를 얻고, 나머지 1.4만 손실된다는 의미입니다. 인버터의 기술력을 보여주는 자랑거리라고 할 수 있습니다.

여기서 “100% 최대 부하“는 인버터가 자신의 정격 출력 능력(Rated Power)을 100% 발휘하며 작동하는 상태를 의미하는 것으로, 전기 분야에서 부하(Load)는 인버터가 생산한 전기를 받아 소비하거나 이용하는 모든 것을 통칭합니다.

태양광 인버터의 경우, 부하란 인버터가 전기를 보내는 전력망(그리드) 자체를 의미하며, 이는 인버터가 현재 출력하고 있는 전력의 양을 나타냅니다.

요약하자면, “가장 이상적인 조건”은 해가 가장 잘 들고, 패널의 DC 전압이 최적의 정격 전압(600V)에 맞춰져 있으며, 인버터가 낼 수 있는 최대 힘(정격 출력 50kW 또는 60kW)을 모두 내고 있는 상태를 의미합니다.

유럽 효율: 98.1%

실제 발전소 환경에서 인버터가 하루 종일 경험하는 다양한 부하(출력량) 조건을 고려하여 가중 평균하여 계산한 효율 값입니다
태양광 발전소는 하루 종일 최대 출력으로 작동하지 않습니다. 아침/저녁에는 출력이 낮고, 한낮에만 최대 출력이 나옵니다. 유럽 효율(European Efficiency)은 인버터가 낮은 출력, 중간 출력, 높은 출력 등 실제 환경의 비중을 반영하여 계산한 효율입니다.

‘최대 효율’보다 ‘유럽 효율’이 실제 발전량 예측에 더 유용한 지표입니다. 98.1%라는 것은 인버터가 대부분의 작동 시간 동안 이 정도의 높은 효율을 꾸준히 유지한다는 것을 의미합니다.

요약하자면,

최대 효율(98.6%): 인버터가 낼 수 있는 순간 최고 기록입니다.
유럽 효율(98.1%): 인버터가 실제 현장에서 하루 평균 내는 성적입니다.

두 수치 모두 98%가 넘는다는 것은 이 인버터가 매우 높은 수준의 에너지 변환 능력을 가지고 있다는 것을 보여줍니다.

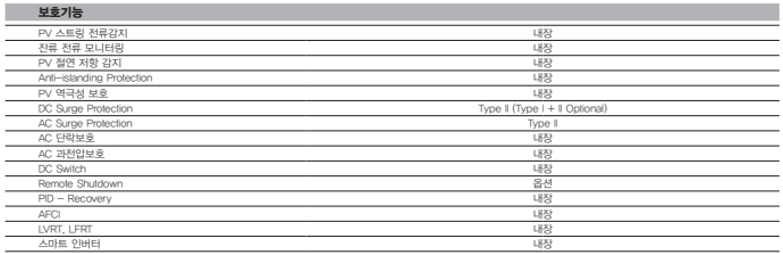

인터터의 보호기능

PV 스트링 전류감지: 내장
잔류 전류 모니터링: 내장
PV 절연 저항 감지: 내장
Anti-islanding Protection: 내장
PV 역전압 보호: 내장
DC Surge Protection: Type II (Type I+II Optional)
AC Surge Protection: Type II
AC 단락보호: 내장
AC 과전압보호: 내장
DC Switch: 내장
Remote Shutdown: 옵션
PID – Recovery: 내장
AFCI: 내장
LVRT, LFRT: 내장
스마트 인버터: 내장

PV 스트링 전류감지: 내장

태양광 패널 묶음(스트링)에서 흐르는 직류(DC) 전류를 인버터가 실시간으로 측정하고 모니터링하는 기능입니다.
마치 인버터가 각각의 패널 라인(스트링)에 ‘전류계’를 달고 감시하는 것과 같습니다. 이를 통해 특정 스트링에 문제가 생겨 발전량이 급격히 떨어지면 즉시 감지하여 문제를 파악하고 조치할 수 있게 합니다.

잔류 전류 모니터링: 내장

인버터가 정상적인 경로가 아닌 땅(접지선)으로 누설되는 ‘잔류 전류 (Residual Current)’를 상시 감지하는 기능입니다.
사람에게 감전 사고를 일으키거나 화재를 유발할 수 있는 ‘누전’을 실시간으로 체크합니다. 이 전류가 위험 수준에 도달하면 인버터가 작동을 멈추거나 경보를 발생시켜 안전을 확보합니다.
잔류 전류를 감지하는 것은 감전 사고나 화재 위험을 미리 파악하고 발전소의 안전을 지키기 위한 핵심 기능입니다.

정상적인 발전 경로를 벗어나 땅(접지선)으로 흘러나가는 미세한 전류(잔류 전류)는 패널과 프레임 사이의 ‘기생 용량’, 절연 불량 (시스템 손상), 변압 방식 (비절연형 인버터) 등에 의해 발생합니다.

💡 참고 : 잔류 전류 (누설 전류) 발생의 주요 원인

1) 패널과 프레임 사이의 ‘기생 용량’

이것이 태양광 발전 시스템에서 잔류 전류가 발생하는 가장 본질적이고 정상적인 원인입니다.

패널 구조: 태양광 모듈(패널)은 기본적으로 유리, 셀(Cell, 반도체), 그리고 알루미늄 프레임(접지)의 층으로 구성되어 있습니다.
콘덴서(축전기) 역할: 셀과 프레임 사이에는 매우 얇은 절연층이 있는데, 이 구조 자체가 미세한 콘덴서(축전기) 역할을 합니다.
잔류 전류 발생: 인버터가 직류(DC)를 교류(AC)로 변환하는 과정에서 고주파 노이즈가 발생하는데, 이 고주파 성분이 콘덴서와 같은 패널 구조를 통해 프레임(접지) 쪽으로 흘러나가면서 잔류 전류가 발생합니다. 이는 시스템이 정상적으로 작동할 때도 항상 발생하는 현상입니다.

2) 절연 불량 (시스템 손상)

시스템의 성능 저하 또는 물리적 손상으로 인해 발생하며, 안전을 위협하는 비정상적인 원인입니다.

습기 및 오염: 패널이나 케이블의 절연체가 외부 환경(비, 눈, 높은 습도)에 장시간 노출되거나, 설치 과정에서 손상되어 절연 성능이 저하될 수 있습니다.
미세 균열: 패널이나 접속함 내부에서 케이블의 피복에 미세한 균열이 생겨, 전류가 이 틈을 타고 외부(접지)로 새어 나가게 됩니다.
감지 대응: 인버터의 잔류 전류 모니터링 기능은 이러한 절연 저항 불량을 감지하여 안전을 위해 경보를 울리거나 작동을 멈춥니다.

3) 변압 방식 (비절연형 인버터)

인버터 내부에 DC와 AC 회로를 완전히 분리해주는 변압기(Transformer)가 없는 인버터는 비절연(Transformerless) 방식입니다. 변압기가 없으면 효율이 높아지고 무게가 가벼워지는 장점(98.6% 최대 효율)이 있지만, DC와 AC 회로 간의 전기적인 간섭이 더 쉽게 발생합니다.
이러한 비절연 구조는 잔류 전류가 발생하는 것을 더 민감하게 만듭니다. 따라서 비절연 방식을 채택한 인버터 제품은 잔류 전류 모니터링 및 AFCI와 같은 보호 기능을 필수로 내장하여 안전성을 확보합니다.

PV 절연 저항 감지: 내장

태양광 패널의 회로와 프레임(접지) 사이에 있는 절연체의 저항을 감지하는 기능입니다.
태양광 시스템의 전기 회로가 외부 습기나 손상으로 인해 ‘절연 상태가 불량’해지지 않았는지 확인하는 기능입니다. 절연이 깨지면 누전 위험이 커지므로, 인버터는 절연 불량을 감지하면 위험을 알립니다.

Anti-islanding Protection (독립 가동 방지, 역송전 방지): 내장

인버터가 연결된 외부 전력망(계통)에 정전이 발생하여 끊어졌을 때, 인버터가 독립적으로 전기를 계속 생산하는 것을 방지하는 기능으로, 역송전 방지’ 기능이라고도 합니다.
정전으로 한전 작업자가 선로를 수리할 때, 인버터가 전기를 계속 보내면 작업자가 감전될 수 있습니다. 이 기능은 전력망이 끊어지면 즉시 인버터 작동을 중단시켜 작업자의 안전을 지킵니다.

PV 역극성 보호: 내장

태양광 패널의 직류(DC) 전선을 인버터에 연결할 때 (+)와 (-) 극성을 실수로 반대로 연결하는 경우를 보호하는 기능입니다.
전기공사 시 전선을 잘못 연결하더라도 인버터 내부 회로가 손상되지 않도록 막아주는 ‘안전 퓨즈’ 역할을 합니다. 설치 과정에서 발생할 수 있는 실수로부터 인버터를 보호합니다.

DC Surge Protection: Type II (Type I+II Optional)

태양광 패널 쪽 직류(DC) 회로에 낙뢰(벼락) 등으로 인한 순간적인 고전압(서지)이 유입되는 것을 막아주는 보호 장치 (서지 보호 장치, Surge Protective Device)입니다.
피뢰침과 비슷하게, 벼락이나 과도한 전기 충격이 들어왔을 때 인버터 내부의 민감한 부품이 타지 않도록 충격을 대신 흡수해주는 장치입니다. Type II는 일반적인 보호 수준이며, 더 강력한 Type I+II를 선택할 수도 있습니다.

AC Surge Protection: Type II

전력망 쪽 교류(AC) 회로에 외부로부터 순간적인 고전압(서지)이 유입되는 것을 막아주는 보호 장치입니다.
DC 서지 보호와 마찬가지로, 한전 선로 등을 통해 들어오는 순간적인 전기 충격으로부터 인버터의 출력 회로를 보호합니다.

AC 단락보호 (합선 감지): 내장

인버터의 교류(AC) 출력선이 서로 접촉하여 매우 큰 과전류(단락)가 발생하는 것을 감지하고 차단하는 기능입니다.
인버터 출력 쪽에서 합선이 발생하면 대형 사고로 이어질 수 있습니다. 이 기능은 합선 순간을 감지하고 즉시 전력을 끊어 인버터와 주변 설비를 보호합니다.

AC 과전압보호: 내장

인버터 출력 전압이 허용 범위 이상으로 높아지는 것을 감지하고 작동을 멈추는 기능입니다.
전력망의 문제로 전압이 너무 높아지면 인버터와 연결된 모든 기기에 손상을 줄 수 있습니다. 인버터는 스스로 전압이 너무 높다고 판단하면 전력망과의 연결을 일시적으로 차단합니다.

DC Switch: 내장

태양광 패널과 인버터 사이에 설치된 수동식 직류(DC) 전원 차단 스위치입니다.
인버터를 설치하거나 수리할 때, 패널에서 인버터로 들어오는 직류 전원을 물리적으로 안전하게 완전히 끊어주는 스위치입니다. 작업자의 안전을 위한 필수 장치입니다.

Remote Shutdown: 옵션

원격지에서 통신을 통해 인버터의 작동을 강제로 정지시킬 수 있는 기능입니다.
현장에 가지 않고도 인터넷이나 통신망을 이용해서 인버터의 전원을 끌 수 있는 기능입니다. 긴급 상황이나 시스템 점검 시 유용하게 사용되며, 추가 비용을 내고 선택할 수 있습니다.

PID Recovery: 내장

태양광 패널에 발생하는 잠재적 유도 전압(PID)으로 인한 성능 저하 현상을 전기적인 조치를 통해 회복시키는 기능입니다.
태양광 패널은 오래 사용하면 발전 성능이 서서히 떨어지는데(PID 열화 현상), 이 기능은 인버터가 밤 시간 등을 이용해 성능 저하를 되돌려 발전량을 최대한 유지하도록 돕는 자가 치유 기능입니다.

AFCI: 내장

태양광 시스템의 배선에서 발생하는 위험한 스파크(아크 고장)를 감지하고 자동으로 전원을 차단하는 기능입니다.
배선이 헐거워지거나 손상되어 불꽃이 튀는 현상(아크)은 화재의 주요 원인입니다. AFCI는 이 불꽃을 감지하면 즉시 시스템을 멈춰 화재를 예방하는 첨단 안전 기능입니다.

LVRT, LFRT: 내장

전력망의 전압이 일시적으로 낮아져도 인버터가 작동을 유지하는 LVRT (Low Voltage Ride Through) 기능과 전력망의 주파수가 일시적으로 낮아져도 인버터가 작동을 유지하는 LFRT (Low Frequency Ride Through)기능입니다.
전력망에 잠시 문제가 생겨 전압이나 주파수가 흔들려도 인버터가 즉시 연결을 끊지 않고 버텨주는 능력입니다. 발전소의 운전 안정성을 높여 전력망 전체의 안정화에 기여합니다.

스마트 인버터: 내장

단순한 전력 변환기를 넘어, 전력망과 상호 작용하며 안정화에 기여하고 지능적인 관리 기능(DER-AVM 등)을 수행하는 인버터입니다.
전력망의 상태에 맞춰 역률을 조정하거나, 원격 제어에 응답하는 등 ‘똑똑하게 생각하고 반응’할 수 있는 인버터입니다. 미래의 스마트 그리드 환경에 필수적인 기능들을 탑재하고 있습니다.

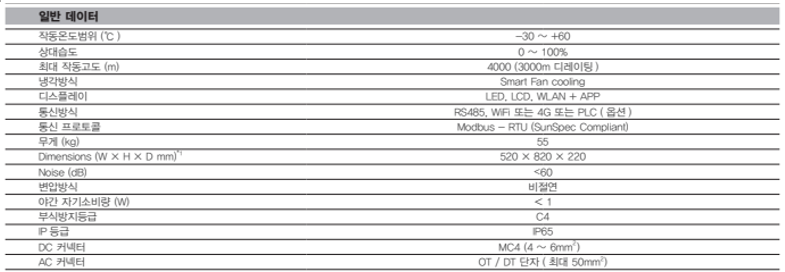

인버터의 물리적 설치 환경, 통신 방식 등

인버터의 물리적 특성, 설치 환경, 그리고 통신 방식에 대한 내용

작동온도범위 (℃): -30 ~ +60
상대습도: 0 ~ 100%
최대 해발고도 (m): 4000 (3000m 디레이팅)
냉각방식: Smart Fan Cooling
디스플레이: LED, LCD, WLAN + APP
통신방식: RS485, WiFi 또는 4G 또는 PLC (옵션)
통신 프로토콜: Modbus-RTU (SunSpec Compliant)
무게 (kg): 55
크기 (W×H×D mm): 520×820×220
Noise (dB): <60
변압방식: 비절연
야간 자가소비량 (W): <1
부식방지등급: C4
IP등급: IP65
DC 커넥터: MC4 (4~6mm²)
AC 커넥터: OT / DT 단자 (최대 50mm²)

작동온도범위 (℃): -30 ~ +60

인버터가 고장 없이 정상적으로 전력 변환 작업을 수행할 수 있는 외부 온도 범위입니다.
이 인버터는 영하 30℃의 혹한기부터 60℃의 뜨거운 여름 날씨까지 다양한 기후 조건에서 안정적으로 작동할 수 있도록 설계되었습니다.

상대습도: 0 ~ 100%

인버터가 손상 없이 작동할 수 있는 주변 공기의 습도 범위입니다.
해설: 습도 0% (매우 건조)부터 100% (매우 습함, 안개나 비)까지 어떤 습한 환경에서도 작동할 수 있음을 의미합니다. IP65 등급과 함께 인버터의 내후성을 보여줍니다.

최대 해발고도 (m): 4000 (3000m 디레이팅)

인버터가 설치될 수 있는 최대 고도이며, 3000m를 초과할 경우 출력 성능이 제한(디레이팅)됩니다.
높은 산악 지대(4000m까지)에도 설치는 가능하지만, 공기가 희박한 높은 고도에서는 냉각 효율이 떨어지기 때문에 인버터 보호를 위해 최대 발전량을 3000m부터 조금 낮춥니다.

냉각방식: Smart Fan Cooling

인버터 내부의 온도를 낮추기 위해 지능적으로 작동하는 팬(Fan)을 사용하는 냉각 방식입니다.
인버터의 온도에 따라 팬이 자동으로 속도를 조절하며 냉각합니다. 고온에서는 빠르게, 저온에서는 느리게 또는 멈춰서 에너지 효율을 높이고 소음을 줄입니다.

디스플레이: LED, LCD, WLAN + APP

인버터의 상태를 확인하는 다양한 방법을 제공합니다. LED 램프, LCD 화면, 그리고 무선 네트워크(WLAN)를 통한 스마트폰 앱을 사용할 수 있습니다.
현장에서 직접 LCD 화면을 보거나, 멀리서도 스마트폰 앱을 통해 발전량을 실시간으로 확인하고 관리할 수 있습니다.

통신방식: RS485, WiFi 또는 4G 또는 PLC (옵션)

인버터가 데이터를 외부로 전송하고 명령을 수신하는 데 사용되는 연결 기술들입니다.
발전 데이터를 모니터링 시스템으로 보내기 위해 유선(RS485)이나 무선WiFi 또는 전력선을 이용한 통신(PLC) 중 현장 상황에 맞는 방식을 선택할 수 있습니다.

RS485:

산업 현장에서 가장 널리 쓰이는 유선 데이터 통신 방식입니다. 여러 장치를 하나의 라인에 연결하여 데이터를 주고받는 데 효율적입니다.

구분	설명	해설
원리 및 방식	전용 통신 선로(케이블)를 이용하여 데이터를 직렬로 전송하는 방식입니다. 여러 대의 인버터를 하나의 긴 라인에 연결하여 중앙 모니터링 장치로 데이터를 보낼 수 있습니다.	인버터와 모니터링 시스템을 유선 전화선처럼 전용 케이블로 직접 연결하는 방식입니다. 한 번 설치하면 안정적으로 데이터를 보낼 수 있으며, 여러 인버터가 하나의 ‘버스’를 공유하여 데이터를 전송합니다.
장점	통신 거리가 길고 (최대 1.2km 이상), 전기적 노이즈에 강해 산업 환경에서 데이터의 신뢰성이 높습니다.	데이터가 매우 안정적으로 전달되며, 발전소처럼 넓은 지역에 설치된 인버터들을 효율적으로 묶어 관리하기에 가장 적합한 산업 표준 통신 방식입니다.

PLC (Power Line Communication, 전력선 통신):

데이터를 전송하기 위한 별도의 통신선 없이, 기존에 깔려 있는 전력선(AC 케이블)을 통신 매체로 사용하는 방식입니다.

구분	설명	해설
원리 및 방식	인버터가 AC 전력선에 고주파 신호를 얹어서 데이터를 전송합니다. 인버터가 발전한 전기를 내보내는 바로 그 선로를 이용합니다.	집에서 쓰는 전기 콘센트를 인터넷 선으로도 활용하는 것과 비슷한 원리입니다. 인버터에서 만든 전기가 나가는 AC 전력선을 데이터 전송 통로로 ‘재활용’하여 통신합니다.
장점	별도의 통신 케이블을 설치할 필요가 없으므로 설치 비용과 시간이 크게 절감됩니다.	통신 선로 공사가 필요 없어 가장 간단하고 빠르게 인버터를 모니터링 시스템에 연결할 수 있으며, 배선이 깔끔합니다. (SMT 시리즈 옵션 기능)
단점	전력선 상태(노이즈, 임피던스)에 따라 통신 품질이 영향을 받을 수 있고, 통신 거리에 제약이 있습니다.	전력선에 노이즈(전기적 잡음)가 많거나 거리가 멀어지면 데이터 전송이 불안정해질 수 있습니다.

통신 프로토콜: Modbus-RTU (SunSpec Compliant)

인버터가 데이터를 주고받을 때 사용하는 통신 규약 (태양광 인버터 통신 규약의 핵심)입니다. Modbus-RTU(Modbus – Remote Terminal Unit)는 RS485와 같은 직렬 통신(Serial Communication) 라인을 통해 장치(인버터)와 관리 시스템(마스터)이 데이터를 주고받을 때 사용하는 가장 기본적인 산업용 표준 프로토콜 (Protocol)입니다.
SunSpec Compliant는 태양광 산업 표준을 준수한다는 의미이며, 태양광 인버터와 같은 분산 에너지 자원(DER) 장치들이 데이터를 교환할 때 공통적으로 사용할 표준화된 레지스터 맵(데이터 주소)을 정의한 규격입니다.
인버터마다 발전량, 온도, 상태 정보 등을 저장하는 데이터의 ‘위치 주소’가 모두 다르면, 모니터링 시스템을 만들 때 인버터 제조사별로 프로그램을 따로 만들어야 합니다. SunSpec은 태양광 장치라면 공통적으로 이 주소를 쓰자고 약속한 ‘표준화된 데이터 지도’입니다.

무게 (kg): 55

인버터 본체의 무게입니다. 설치 및 운반 시 참고해야 할 물리적 중량입니다.

크기(W×H×D mm): 520×820×220

인버터의 가로(W), 세로(H), 깊이(D) 크기입니다.
설치 공간을 계획할 때 필요한 인버터의 실제 외형 치수입니다.

Noise (dB): <60

인버터가 작동할 때 발생하는 소음 수준이 60dB 미만이라는 의미입니다.
60dB는 일반적인 대화 소리나 세탁기 소리 정도에 해당합니다. 인버터가 작동할 때 비교적 조용하게 작동한다는 것을 나타냅니다.

변압방식: 비절연

인버터 내부에 직류(DC)와 교류(AC) 회로를 분리하는 변압기(Transformer)가 없는 방식입니다.
변압기가 없어 부피가 작고 가벼우며, 에너지 변환 효율이 매우 높다(98.6%)는 장점이 있습니다. 다만, 안전을 위해 잔류 전류 모니터링과 같은 보호 기능이 필수적으로 요구됩니다.

야간 자가소비량 (W): <1

태양이 없는 밤 시간 동안 인버터가 스스로 작동을 유지하기 위해 소비하는 전력입니다.
인버터가 밤에 대기 상태를 유지하거나 모니터링을 할 때 스스로 ‘조금씩’ 소모하는 전기가 1W 미만으로 매우 적다는 것을 의미로 발전된 전기를 낭비하지 않는다는 뜻입니다.

부식방지등급: C4

국제 표준에 따른 인버터 외함의 부식 방지(방청) 성능 등급입니다. C4는 고습도이거나 해안 지역과 같은 염분 노출이 높은 환경에서도 내구성이 좋다는 의미입니다.
인버터가 해안가 근처 등 습하거나 염분기가 많은 가혹한 환경에서도 오랫동안 녹슬지 않고 견딜 수 있는 강력한 내구성을 가졌다는 것을 보여줍니다.

부식 방지 등급은 인버터 외함이 얼마나 가혹한 환경에서도 녹슬지 않고 견딜 수 있는지를 나타냅니다. 등급이 높아질수록 환경의 부식성이 강해집니다.

ISO 12944 기반 부식 방지 등급 (Corrosivity Categories)

등급	부식성 영향	실내 (Interior) 환경	실외 (Exterior) 환경
C1	매우 낮음	공기가 깨끗하고 난방되는 건물 (사무실, 학교, 상점 등)	해당 없음
C2	낮음	결로가 발생할 수 있는 난방이 되지 않는 건물 (창고, 체육관 등)	매연이 적은 시골 환경, 오염도가 낮은 대기
C3	보통	습도가 높고 약간의 오염이 있는 실내 (식품 공장, 양조장, 세탁소 등)	도시 및 일반 산업 지역, 염분 함량이 낮은 해안 지역
C4	높음	항상 습기가 차있거나 공기 오염 수준이 높은 실내 (화학 공장, 수영장, 조선소, 선착장 등)	중간 정도의 염분 영향을 받는 산업 지역 및 해안가
C5-I	아주 높음 (산업)	습기가 영구적이고 높은 수준의 오염이 있는 실내 구역	높은 습도와 부식성 대기하의 산업 지역
C5-M	아주 높음 (해양)	습기가 영구적이고 높은 수준의 오염이 있는 실내 구역	염분 함량이 높은 연안 지역 또는 해양 환경

IP등급: IP65

인버터의 방진(먼지) 및 방수 등급이며, 외부에 설치하여 사용하기에 충분한 보호 등급입니다.
65 의미
- ‘6’ (첫 번째 숫자): 먼지로부터 완전히 보호됨 (완벽한 방진).
- ‘5’ (두 번째 숫자): 모든 방향에서 분사되는 강한 물줄기로부터 보호됨 (비바람에 매우 강함)

IP65는 전기 장비의 방진(먼지 차단) 및 방수(물로부터 보호) 성능을 나타내는 국제 표준 등급입니다. 태양광 인버터와 같은 옥외 설치 장비에서 매우 중요한 보호 등급입니다.

🛡️ IP 등급(IP Code)이란?

IP는 Ingress Protection (침투 보호)의 약자로, 외부 고체(먼지)와 액체(물)의 침투로부터 장비가 얼마나 잘 보호되는지를 나타내는 국제 표준(IEC 60529)입니다.

IP 뒤에 붙는 두 자리 숫자는 다음과 같은 의미를 가집니다.

첫 번째 숫자는 고체(먼지) 침투 보호 등급 (방진)으로, 0(보호 없음) ~ 6(완전 방진)

두 번째 숫자는 액체(물) 침투 보호 등급 (방수)으로, 0(보호 없음) ~ 9(고온 고압 살수)

🌟 태양광 인버터에게 IP65가 중요한 이유

태양광 인버터는 주로 옥외에 설치되므로, IP65는 장기간 안정적인 발전을 위한 필수적인 요소입니다.

발전소의 환경: 인버터는 미세먼지, 황사, 그리고 극한의 날씨(폭우, 눈)에 노출됩니다.
내부 부품 보호: 인버터 내부에는 열을 식히기 위한 팬이나 방열판, 그리고 고도의 전력 변환 회로가 있습니다. 먼지나 물이 침투하면 합선, 부식, 과열을 유발하여 치명적인 고장이 발생합니다.
장비 수명 연장: IP65 등급은 이러한 외부 요인으로부터 장비를 완벽하게 격리하여 인버터의 수명을 길게 유지시켜 줍니다.

참고: IP65보다 더 높은 등급(예: IP66, IP67)도 있지만, 태양광 인버터는 물에 잠길 일이 없으므로, 옥외 사용에 있어서 IP65는 먼지와 폭우로부터의 충분한 보호를 보장하는 신뢰도 높은 등급으로 간주됩니다.

DC 커넥터: MC4 (4~6mm²)

태양광 패널의 직류(DC) 전선을 인버터에 연결할 때 사용되는 표준 커넥터 타입과 사용 가능한 전선 굵기 범위입니다.
태양광 발전에서 가장 널리 쓰이는 MC4라는 표준 플러그를 사용하며, 4~6mm² 굵기의 전선을 연결할 수 있습니다.

AC 커넥터: OT / DT 단자 (최대 50mm²)

인버터의 교류(AC) 출력을 전력망에 연결할 때 사용되는 단자(터미널) 타입과 연결 가능한 최대 전선 굵기입니다.
50kW 또는 60kW의 대용량 전기를 안전하게 전달하기 위해 최대 50mm² 굵기의 두꺼운 AC 전선을 연결할 수 있는 OT 또는 DT 타입의 견고한 단자를 사용합니다.

🔗 AC 커넥터 (OT / DT 단자)

AC 커넥터 사양에 있는 OT 단자와 TD 단자는 인버터에서 생산된 교류(AC) 전력을 외부 전력망이나 배전반에 연결할 때 사용되는 전선 압착 단자(터미널)의 종류를 의미하며, 이 단자는 모두 전선을 인버터의 터미널 블록에 안전하고 확실하게 고정하기 위해 전선 끝에 부착하는 금속 부속품입니다

OT 단자:

O-Type Terminal (O형 단자) 또는 Ring Terminal (링 터미널)으로 한 번 체결하면 나사를 풀기 전에는 절대로 빠지지 않아 가장 안전하고 확실한 연결을 보장합니다.

TD 단자:

D-Type Terminal (D형 단자) 또는 U/Y-Type Terminal (U/Y형 단자)로 체결 부분이 ‘ㄷ’자나 ‘Y’자처럼 열려 있는 형태입니다. DT는 일반적으로 Y-Type을 지칭하는 경우가 많습니다. 나사를 완전히 풀지 않고 살짝만 푼 상태에서 단자를 밀어 넣어 고정할 수 있어 작업의 편리성이 높습니다.

50mm² (제곱밀리미터): 전선 도체(구리선)의 단면적을 나타내는 단위입니다. 이 수치가 클수록 전선이 굵고, 더 많은 전류를 안전하게 흘릴 수 있습니다.
